矿用光纤电缆 MGTSV

矿用光纤电缆 MGTSV

  • 所属分类:矿用光缆/矿用光纤电缆
  • 浏览次数:
  • 发布日期:2021-07-20 10:06:53
  • 产品概述
  • 性能特点
  • 技术参数

此电缆全称:金属加强构件、松套层绞填充式、钢一聚乙烯粘结护层、阻燃聚氯乙烯外护套煤矿用阻燃通信光缆。矿用光缆使用范围及用途:主要用于煤矿内语音、图像及数据等信号的传输。使用方法及环境:适用于架空、穿管方式敷设,使用环境温度-40 ℃~+60℃ ℃。


矿用光纤电缆 MGTSV

矿用光缆

光缆产品分类

3.1 品种

本光缆按GB/T7424.1-2003中1.4规定分类,按YD/T908-2011的规定划分型式、规格和编制型号。

3.2 型式

3.2.1 光缆的基本结构型式及名称

MGTSV金属加强构件、松套层绞填充式、钢—聚乙烯粘结内护层、聚氯乙烯外护套矿用阻燃通信光缆。

MGTS 金属加强构件、松套层绞填充式、钢—聚乙烯粘结护层矿用阻燃通信光缆。

MG:煤矿用通信光缆

T:  油膏填充式

S:  钢—聚乙烯粘结护套

V:  阻燃PVC外护套

3.2.2  各种基本型式适用场合

各种主要型号适用场合参照表1

表1    主要型式适用场合

 主要型式

适用场合

核心网用

非核心网用

MGTSV

适用

适用

MGTS

适用

适用



 硅橡胶电线

3.3   规格

3.3.1 光缆中的光纤应是GB/T 9771 规定的B1.1类(即非色散位移单模光纤)、B4类(即非零色散位移单模光纤)或其他适用类别的单模光纤。

3.3.2 光缆中的光纤宜为2、4、6、8、10、12、14、16、18、20、24、30、36、48、60、72、84、96、108、120、132或144芯,也可以是用户要求的其他芯数。

3.4  产品型号和标记

3.4.1 型号

光缆型号由光缆的型式和规格组成,两者之间用空格隔开。

3.4.2 标记

加工订货时应标明光缆产品标记,它由光缆的型号和本标准编号组成。

例如:金属加强构件、松套层绞填充式、钢—聚乙烯粘结内护层、聚氯乙烯外护套矿用阻燃通信光缆,包含96根B1.1类二氧化硅单光纤,则光缆产品标记应表示为:

      MGTSV  96B1.1

4、要求

4.1   结构图如下:

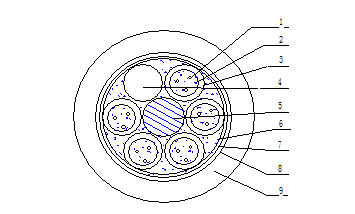

矿用光纤电缆 MGTSV结构图


图1  MGTSV


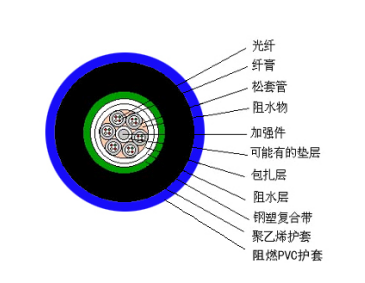

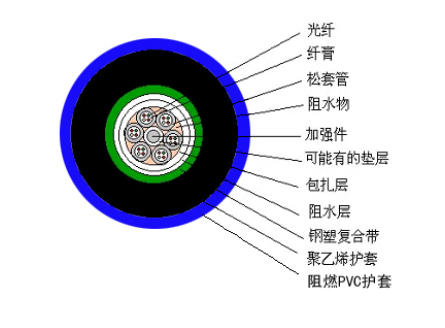

矿用光纤电缆 MGTSV结构图


1-光纤; 2-纤膏; 3-松套管; 4-可能有的填充绳; 5-中心加强构件; 6-缆膏;

7-包带或扎纱; 8-钢塑复合带; 9-阻燃聚烯烃外护套

图2  层绞式结构(MGTS)

4.1.1  总则

光缆结构应是全截面阻水结构,即水在缆芯和护层中都不能纵向渗流。但钢丝铠装部分可除外。

       4.1.1.1   允许采用其他的类似结构型式,但这些光缆的护套厚度和光缆性能等要求仍不低于本标准相关规定。

4.1.2   缆芯

缆芯通常包括中心加强构件、松套光纤绞层(含可能有的填充绳)、可能有的包带及扎纱、非金属辅助加强构件和聚乙烯内衬套等。

       4.1.2.1  光纤

             4.1.2.1.1 光缆中应由同一类型的有涂覆层的二氧化硅系单模光纤组成,其芯数应符合光缆规格的要求。同批光缆产品应使用同一设计、相同材料和相同工艺制造出来的光纤。

             4.1.2.1.1.2 光纤涂覆层表面应有全色色标,其颜色应符合GB/T6995.2规定,并且不褪色不迁移

             4.1.2.1.1.3 用于成缆的B1.1和B4类单模光纤的性能应符合GB/T977.1.和GB/T9771.5有关规定。
