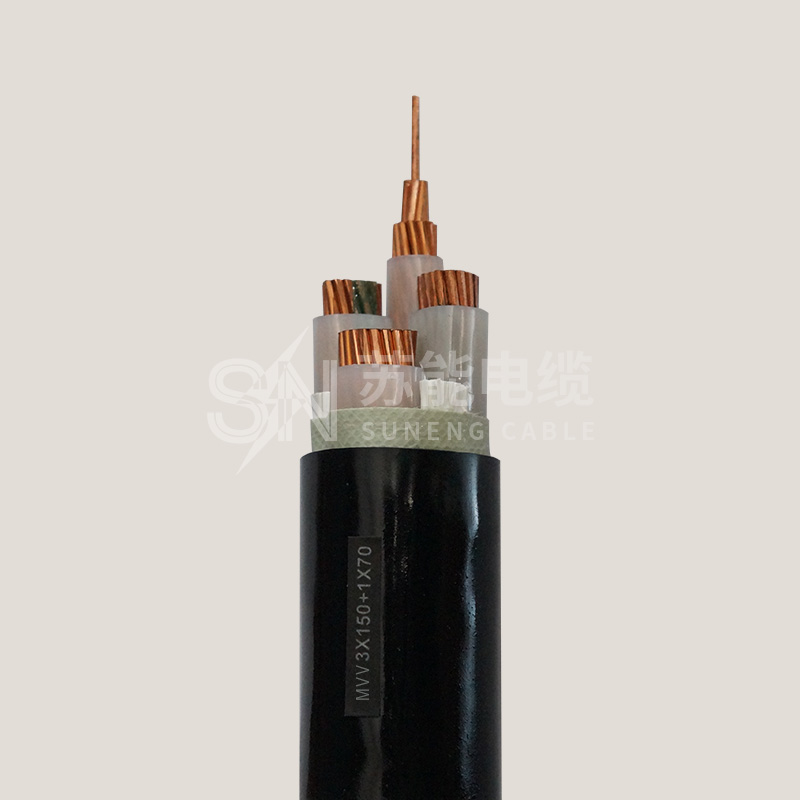

矿用电力电缆 MVV

矿用电力电缆 MVV

  • 所属分类:矿用电力电缆
  • 浏览次数:
  • 发布日期:2021-07-08 10:33:45
  • 产品概述
  • 性能特点
  • 技术参数

煤矿用聚氯乙烯绝缘阻燃聚氯乙烯护套电力电缆额定电压为0.6/1KV ,常用于煤矿井下竖井、斜井、及平巷。电缆绝缘线芯在20℃时绝缘电阻常数不小于36.7MΩ·km。电缆绝缘线芯间及绝缘线芯与屏蔽间能经受5min,3.5kv交流电压试验。此电缆的阻燃性能符合MT386标准中阻燃性能试验要求的规定。

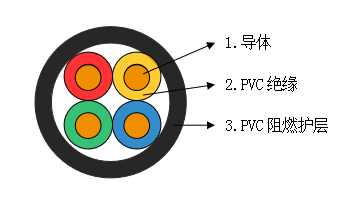

矿用电力电缆 MVV结构图

矿用光缆

矿用电力电缆 MVV

硅橡胶电线

1、产品执行标准    煤炭行业标准 MT818.12-1999

2、电缆型号及规格(表1、表2)


型   号

名    称

用    途

MVV-0.6/1kv

煤矿用聚氯乙烯绝缘聚氯乙烯护套电力电缆

用于斜井、竖井及平巷

MVV22-0.6/1kv

煤矿用聚氯乙烯绝缘聚氯乙烯护套钢带铠装电力电缆

用于斜井、竖井及平巷



表1



规  格

MVV-0.6/1kv

MVV22-0.6/1kv

芯数×截面

3芯(1.5~35㎜²)

4芯( 4~35㎜²

3+1芯( 4~35㎜²

3芯(2.5~35㎜²

4芯( 4~35㎜2)

3+1芯( 4~35㎜²


表2



3.电缆的结构尺寸(表3~表4)

表3  MVV



 型  号

 规  格

芯数×标称截面

 绝缘标称厚度(㎜)

 护套标称厚度

(㎜)

电 缆 Z 大 外 径

(㎜)

MVV

3×1.5

0.8

1.8

11.8

3×2.5

0.8

1.8

12.7

3×4

1.0

1.8

14.7

3×6

1.0

1.8

15.8

3×10

1.0

1.8

19.5

3×16

1.0

1.8

21.9

3×25

1.2

1.8

25.7

3×35

1.2

1.8

28.3

3×4+2.5

1.0

1.8

16.1

3×6+4

1.0

1.8

17.3

3×10+6

1.0

1.8

21.2

3×16+10

1.0

1.8

23.9

3×25+16

1.2

1.8

28.2

3×35+16

1.2

2.0

31.6

4×4

1.0

1.8

16.3

4×6

1.0

1.8

17.5

4×10

1.0

1.8

21.4

4×16

1.0

1.8

24

4×25

1.2

1.8

28.4

4×35

1.2

2.0

32


表4  MVV22



 型  号

 规  格

芯数×标称截面

 绝缘标称厚度

(㎜)

内护套标称厚度

(㎜)

 镀锌钢带层×宽/厚

护套标称厚度

(㎜)

电  缆 Z  大 外  径

(㎜)


3×2.5

0.8

1.0

2×15/0.2

1.8

15.3

3×4

1.0

1.0

2×15/0.2

1.8

17.3

3×6

1.0

1.0

2×20/0.2

1.8

18.4

3×10

1.0

1.0

2×25/0.2

1.8

21.3

3×16

1.0

1.0

2×25/0.2

1.8

23.8

3×25

1.2

1.0

2×25/0.2

1.8

27.6

3×35

1.2

1.0

2×25/0.2

1.8

30.9

3×4+2.5

1.0

1.0

2×20/0.2

1.8

18.5

3×6+4

1.0

1.0

2×20/0.2

1.8

19.7

3×10+6

1.0

1.0

2×25/0.2

1.8

23.1

3×16+10

1.0

1.0

2×25/0.2

1.8

25.9

3×25+16

1.2

1.0

2×25/0.2

1.8

30.7

3×35+16

1.2

1.2

2×25/0.2

2.0

33.5

4×4

1.0

1.0

2×20/0.2

1.8

18.6

4×6

1.0

1.0

2×20/0.2

1.8

19.8

4×10

1.0

1.0

2×25/0.2

1.8

23.2

4×16

1.0

1.0

2×25/0.2

1.8

26.0

4×25

1.2

1.0

2×25/0.2

1.8

30.7

4×35

1.2

1.2

2×25/0.2

2.0

34



4.产品主要性能

4.1  导体直流电阻(表5)

表5

标称截面㎜²

导 体 结 构

20℃时导体直流电阻

Ω/km ≤

导 体 种 类

根数/单丝直径

1.5

1

1/1.38

12.1

2.5

1

1/1.78

7.41

4

1

1/2.25

4.61

6

1

1/2.76

3.08

10

2

7/1.35

1.83

16

2

7/1.70

1.15

25

2

7/2.14

0.727

35

2

7/2.52

0.524


4.2 成品电缆导电线芯无断线,对间连电、混线现象。

4.3 电缆绝缘线芯在20℃时绝缘电阻不小于10MΩ·km。

4.4 成品电缆耐电压试验;

电缆绝缘线芯间及绝缘线芯与屏蔽间能经受5min,3.5kv交流电压试验。

4.5 电缆的阻燃性能符合MT386标准中所有阻燃性能试验要求的规定。

5 使用要求

5.1 电缆导体的长期允许工作温度-40~+50℃。

月平均Z 大相对湿度为95%(+25℃时)

5.2 电缆允许敷设与安装温度不低于-10℃。

5.3 电缆Z小弯曲半径:

电缆Z小弯曲半径不小于电缆直径的20倍。

6  电缆的使用和维护

6.1  电缆要按煤炭系统颁发的有关安全规程加以选用,进行敷设和运行,并加强电缆的井下管理工作。

6.2 电缆使用中要采取一定保护措施,防止岩石,煤块冲砸。电缆在拖拽敷设时,要专人负责,防止电缆承受过限的拉力,以避免发生不必要的事故。

6.3 电缆要按煤炭系统颁发的有关规程敷设电缆,按规程要求将电缆吊挂在平巷或斜巷上,要牢固可靠。

6.4 电缆的导电线芯与通信设备接线柱要可靠连接,要尽量减少接线处的接触电阻,避免发生通信质量问题。
