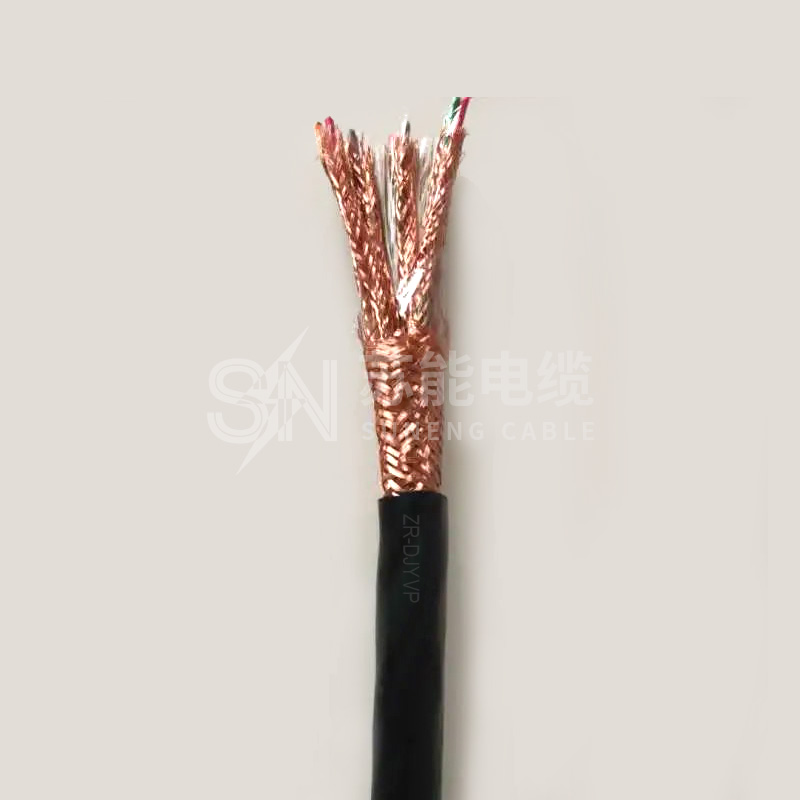

阻燃计算机电缆 ZR-DJYVP

阻燃计算机电缆 ZR-DJYVP

  • 所属分类:电子计算机电缆
  • 浏览次数:
  • 发布日期:2021-07-08 10:34:13
  • 产品概述
  • 性能特点
  • 技术参数

阻燃计算机电缆 ZR-DJYVP


执行标准

Q/321084KKI07-2007等效采用于英国                                             STANDARD IMPLEMENTED

BS5308-86                                                                                      The product conforms to Q/321084 KLA049-2004、Q/321084

                                                                                                        KLA052-2004,equal to the British BS5308-86

产品用途                                                                                                 APPLICATION

适用于发电、冶金、石化等工矿企业集散系统、                                 It applies to the computer ,automatic and other corres ponding

电子计算机机系统、自动化系统的信号传输及检                                 systems of power generation ,smelting and petro chemistry

测仪器、仪表等连接用多对屏蔽电缆。

使用特性                                                                                                  SERVICE CHARACTERISTICS

额定电压Uo/U:450/750V                                                                Rated voltage uo/u:450/750V

Z 高工作温度:                                                                                Opera tiong  temperature Max:

 一般型不超过70℃                                                                             For commontypes:70

交联型聚乙烯不超过90℃                                                                    For XLPE:90

耐热105℃的Z  高不超过105℃                                                          For resistance to heat ending with “105”℃≤105

Z小弯曲半径:无铠装层电缆应不小于电缆外径的6倍                          For cable without armor,6times outer diam.

带铠装层电缆应不小于电缆外径的12倍                                                Bend radius Min:For cable with armor, 12times outer diam.

              矿用光缆

型号说明  DESCRIPTIONS OF TYPES

项 目 ltems

代号

codes

说  明Descriptions

阻燃代号

Flame-retarding

Designaion



ZR

DDZ

WDZ

非阻燃省略

阻燃(分A.B.C三级)

低烟低卤阻燃

无卤低烟阻燃

Can beomitted fornon-flame retarding

Flame-retarding(A.B.C)

Low-halogen low-smoke flame-retarding

Non-halogen low-smoke flame-retttarding

系列代号

Series designation

DJ、J

电子计算机机(包括DCS系统)和电动仪表用

Usedfor computers(in cluding Dcs systems)and motor meters

绝缘材料

lnsuiant

V

Y

YJ

F

V

Y

聚氯乙烯

聚乙稀

交联聚乙烯

氟塑料

低卤低烟聚烯烃

无卤低烟聚烯烃

PVC

Polythene

XLPE

Fluoroplastics

Low-halogen,low-smoke polyolefin

Halogen free,low-smoke polyolefin

屏蔽材料

screening material

P

P2

P3

铜丝编织

铜/聚酯复合膜

铝/聚脂复合膜

Cu wire woven

Cu/polyester combined film

AL/polyester combined film

护套材料

Sheathing material

V

Y

V

Y

G

聚氯乙烯

聚乙烯

低烟低卤聚烯烃

无卤低烟聚烯烃

硅橡胶

PVC

polythene

low-halogenlow smoke poloyefin

Halogen free low smoke polylefin

Rubber of si

铠装材料

Armoring Material

22

33

钢带铠装

细钢丝铠装

Steel tape armored

Thin steel wire armored

导体种类

Kind of conductor

A

B

R

单股导体

七股绞合导体

多股软导体

Single-strand conductor

7-stranded twisted conductor

Multi-stranded cord

规格

Specification


填写对数×导体截面N×n×s

Fill in longarithm×cell core number×condrctor cross section N×n×s

对数N:1.2.3.……24

LogarithmN: 1.2.3.……24

单元芯数2、3

Cell core number2、3

导体截面S:0.5,0.75,1.0,1.5,2.5(mm2)

Cross sectionS: 0.5,0.75,1.0,1.5,2.5(mm2)

表4产品主要技术性能

Table4 Major Qualification of products

性能项目Propertyltems

单位unit

技术指标Qualification

PE绝缘PEinsulated

PVC绝缘PVCinsulated

20℃时绝缘电阻≧

Insulation Resistance at 20℃

任一线对导体间

Between any pair of conductors

MΩ.KM

5000

25

线对屏蔽间

Between pair of screens

1

1

工作电容(IKHZ)≦

  Operation capacitance(KDZ)

3型Type3

PF/m

75

200

1和2型Type1and 2

90

电容不平衡(1KHZ)≦Capacitance lnbalance≦

PF/m

1

/

电感电阻比≧

LRRatio≧

截面secion

uH/Ω



0.5mm2

20

20

0.75mm2

20

20

1.0mm2

25

25

1.5mm2

35

35

屏蔽抑制系数Screening controlratio≦



0.01

0.01

试验电压 Test voltage


V/lmin

1000

1000

阻燃性 Flame Retarding


符合GB/T18380.3-1998要求 Contorms to GB/T18380.3-1998

注:用户如有要求时,我厂可提供电缆外径及重量 Note:for requirement, outer diameter and weight of cbles world be offered
