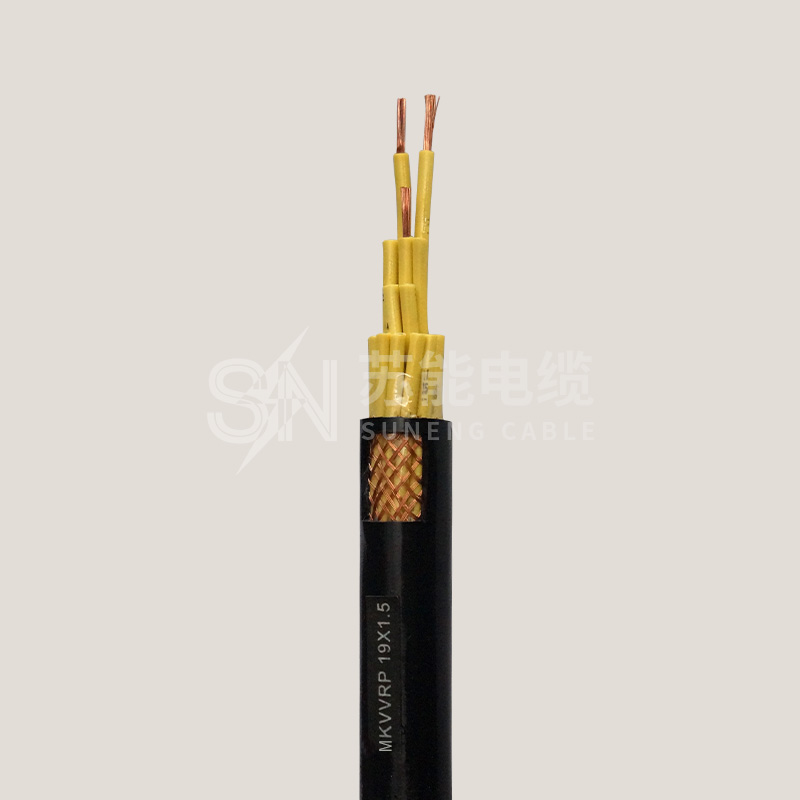

矿用控制电缆 MKVVRP

矿用控制电缆 MKVVRP

  • 所属分类:矿用控制电缆
  • 浏览次数:
  • 发布日期:2021-07-08 10:32:24
  • 产品概述
  • 性能特点
  • 技术参数

适用范围:本产品(以下简称电缆)适用于额定电压UO/U(Um)为450/750V;电流频率为49-6Hz的煤矿机械、煤矿移动设备、电器装置的监控回路及保护线路等场合用的控制电缆。电缆的正常运行时的温度不超过70℃,短路时(Z长持续5S)应不超过160℃。

矿用控制电缆 MKVVRP

硅橡胶电线

3.1  产品命名

3.1.1  命名内容

电缆的命名由7部分组成。



其中第1、第2、第3、第4、第5、第6部分构成电缆的型号,第7部分构成电缆的规格。

3.1.2  命名标记

第1部分:用大写字母M表示煤矿用阻燃电缆的系列代号。

第2部分:用大写字母K表示控制电缆。

第3部分:用大写字母V表示聚氯乙烯绝缘材料代号。

第4部分:用大写字母V表示聚氯乙烯护套材料代号。

第5部分:表示结构特征代号。用大写字母P表示编织屏蔽;用大写字母P2表示铜带屏蔽;用大写字母R表示软结构;用阿拉伯数字2表示钢带铠装;用阿拉伯数字3表示钢丝带铠装;用阿拉伯数字2表示聚氯乙烯护套。

第6部分:额定电压,用U0/U表示,单位为V。

第7部分:用阿拉伯数字分别表示电缆芯数和标称截面积,二者之间以“×”连接。标称截面积单位为mm²

3.2 型号

电缆型号如表1

表1

型号

名称

主要范围

MKVV

煤矿用聚氯乙烯绝缘聚氯乙烯护套控制电缆

敷设在室内、电缆沟、管道固定场合

MKVV22

煤矿用聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆

敷设在室内、电缆沟、管道、直埋等

能承受较大机械外力的固定场合

MKVVP

煤矿用聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制电缆

敷设在室内、电缆沟、管道、直埋等

能承受电磁场干扰的场合

MKVVR

煤矿用聚氯乙烯绝缘聚氯乙烯护套控制软电缆

敷设在室内、电缆沟、管道、直埋等

能承受电磁场干扰的场合

MKVVRP

煤矿用聚氯乙烯绝缘聚氯乙烯护套编织屏蔽控制软电缆

敷设在室内、电缆沟、管道、直埋等

能承受电磁场干扰的场合

矿用光缆

3.3 规格

3.3.1电缆规格如表2

表2

型号

额定

电压V

导体标称截面mm²

0.5

0.75

1.0

1.5

2.5

4

6

芯        数

MKVV

450/750

2~37

2~14

MKVV22

7~37

4~37

4~14

MKVVP

2~37

2~14

MKVVR

2-37

MKVVRP

2-37

注:推荐的芯数系列为:2、3、4、5、7、8、10、12、14、16、19、24、27、30、37芯。

3.3.2 举例

煤矿用聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆,固定敷设,额定电压450/750V ,24芯,1.5mm²,无绿/黄双色缘线芯,表示为:    MKVV22-450/750 24×1.5  Q/321084KKIO2—2015

4  使用特性

4.1  额定电压UO/U为450/750V

4.2  电缆导体的长期允许工作温度为70℃

4.3  电缆的敷设温度应不低于0℃,推荐的允许弯曲半径:

无铠装层的电缆,应不小于电缆外径的6倍。

有铠装或铜带屏蔽结构的电缆,应不小于电缆外径的12倍。

有屏蔽层结构的软电缆,应不小于电缆外径的6倍。

5  技术要求

5.1  导体

5.1.1 铜导体材料应符合GB/T3953中TR型铜线或GB/T4910中TXR型镀锡铜线的要求。

5.1.2 导电线芯应采用符合GB/T3956中的第1种、第2种或第5种导体。导体结构如表3所示。

5.1.3 导体表面应光洁、无油污、无损伤绝缘的毛刺、锐边以及凸起或断裂的单线。
